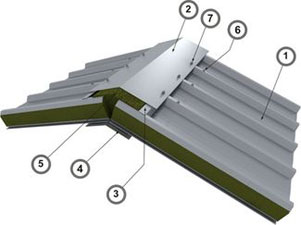

Узел К1
Узлы примыкания · Кровельные узлы
| № | Наименование | Маркировка |
|---|---|---|
| 1 | Панель кровельная | ПКБ |
| 2 | Фасонный элемент | НК-1 |
| 3 | Маска панели | НГ-2 |
| 4 | Фасонный элемент | НК-2 |
| 5 | Термо Лайт | ПМ-35; ПМ-50 |
| 6 | Самосверлящий шуруп | Тип 2 |
| 7 | Самосверлящий шуруп | Тип 1 |
3D-узлы
Типовые узлы примыкания кровельных и стеновых сэндвич-панелей: схема и спецификация деталей с маркировкой. Номера на схеме соответствуют строкам таблицы.
Кровельные узлы
Узел К2
Узлы примыкания · Кровельные узлы
| № | Наименование | Маркировка |
|---|---|---|
| 1 | Панель кровельная | ПКБ |
| 2 | Панель стеновая | ПСБ |
| 3 | Фасонный элемент | НСв-2 |
| 4 | Самосверлящий шуруп | Тип 2 |
| 5 | Самосверлящий шуруп | Тип 1 |
| 6 | Термо Лайт | ПМ-35; ПМ-50 |
Узел К3
Узлы примыкания · Кровельные узлы
| № | Наименование | Маркировка |
|---|---|---|
| 1 | Панель кровельная | ПКБ |
| 2 | Самосверлящий шуруп | Тип 2 |
Узел К5
Узлы примыкания · Кровельные узлы
| № | Наименование | Маркировка |
|---|---|---|
| 1 | Панель кровельная | ПКБ |
| 2 | Панель стеновая | ПСБ |
| 3 | Фасонный элемент | НК-1б |
| 4 | Фасонный элемент | НСв-2 |
| 5 | Фасонный элемент | НГ-2 |
| 6 | Самосверлящий шуруп | Тип 2 |
| 7 | Самосверлящий шуруп | Тип 1 |
| 8 | Термо Лайт | ПМ-35; ПМ-50 |

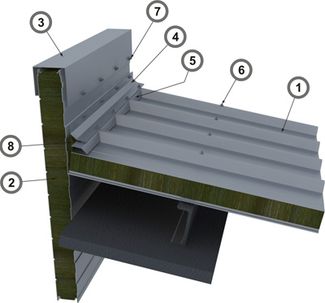

Узел К6
Узлы примыкания · Кровельные узлы
| № | Наименование | Маркировка |
|---|---|---|
| 1 | Панель кровельная | ПКБ |
| 2 | Панель стеновая | ПСБ |
| 3 | Фасонный элемент | НП-1 |
| 4 | Фасонный элемент | НП-3 |
| 5 | Фасонный элемент | НГ-2 |
| 6 | Самосверлящий шуруп | Тип 2 |
| 7 | Самосверлящий шуруп | Тип 1 |
| 8 | Термо Лайт | ПМ-35; ПМ-50 |

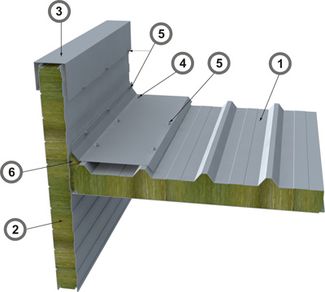

Узел К7
Узлы примыкания · Кровельные узлы
| № | Наименование | Маркировка |
|---|---|---|
| 1 | Панель кровельная | ПКБ |
| 2 | Панель стеновая | ПСБ |
| 3 | Фасонный элемент | НП-1 |
| 4 | Фасонный элемент | НП-2 |
| 5 | Самосверлящий шуруп | Тип 1 |
| 6 | Термо Лайт | ПМ-35; ПМ-50 |

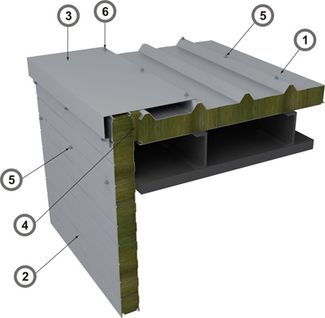

Узел К8
Узлы примыкания · Кровельные узлы
| № | Наименование | Маркировка |
|---|---|---|
| 1 | Панель кровельная | ПКБ |
| 2 | Панель стеновая | ПСБ |
| 3 | Фасонный элемент | НТ-1б |
| 4 | Термо Лайт | ПМ-35; ПМ-50 |
| 5 | Самосверлящий шуруп | Тип 2 |
| 6 | Самосверлящий шуруп | Тип 1 |
Узел К9
Узлы примыкания · Кровельные узлы
| № | Наименование | Маркировка |
|---|---|---|
| 1 | Панель кровельная | ПКБ |
| 2 | Панель стеновая | ПСБ |
| 3 | Фасонный элемент | НТ-1а |
| 4 | Термо Лайт | ПМ-35; ПМ-50 |
| 5 | Самосверлящий шуруп | Тип 2 |
| 6 | Самосверлящий шуруп | Тип 1 |
Узел К13
Узлы примыкания · Кровельные узлы
| № | Наименование | Маркировка |
|---|---|---|
| 1 | Панель кровельная | ПКБ |
| 2 | Фасонный элемент | С3 |
| 3 | Самосверлящий шуруп | Тип 2 |
| 4 | Самосверлящий шуруп | Тип 1 |
Стеновые узлы

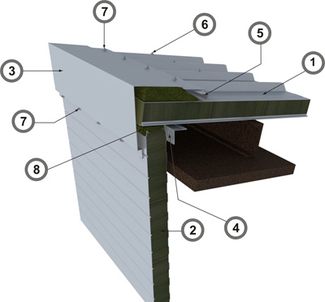

Узел К4
Узлы примыкания · Стеновые узлы
| № | Наименование | Маркировка |
|---|---|---|
| 1 | Панель стеновая | ПКБ |
| 2 | Фасонный элемент | НУ-1 |
| 3 | Термо Лайт | ПМ-35; ПМ-50 |
| 4 | Самосверлящий шуруп | Тип 2 |
| 5 | Самосверлящий шуруп | Тип 1 |

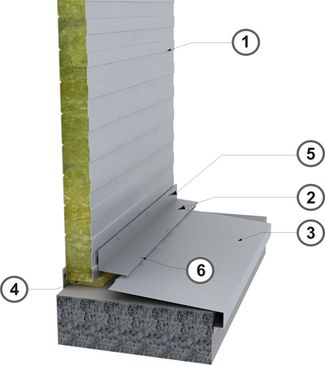

Узел Ф1
Узлы примыкания · Стеновые узлы
| № | Наименование | Маркировка |
|---|---|---|
| 1 | Панель стеновая | ПКБ |
| 2 | Фасонный элемент | НЦу-1а |
| 3 | Фасонный элемент | НЦу-3 |
| 4 | Термо Лайт | ПМ-35; ПМ-50 |
| 5 | Самосверлящий шуруп | Тип 1 |
| 5 | Вытяжная заклепка | Тип 3 |

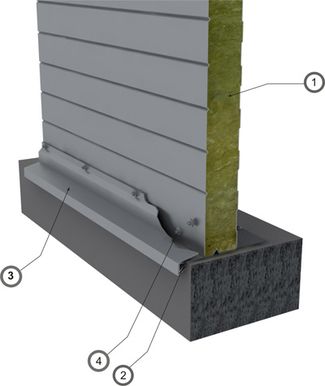

Узел Ф3
Узлы примыкания · Стеновые узлы
| № | Наименование | Маркировка |
|---|---|---|
| 1 | Панель стеновая | ПКБ |
| 2 | Фасонный элемент | НЦ-1 |
| 3 | Фасонный элемент | НЦ-2 |
| 4 | Самосверлящий шуруп | Тип 2 |
Узел Ф6
Узлы примыкания · Стеновые узлы
| № | Наименование | Маркировка |
|---|---|---|
| 1 | Панель стеновая | ПКБ |
| 2 | Фасонный элемент | НСт-1б |
| 3 | Фасонный элемент | У-2б |
| 4 | Термо Лайт | ПМ-35; ПМ-50 |
| 5 | Самосверлящий шуруп | Тип 2 |
| 6 | Самосверлящий шуруп | Тип 1 |
Узел Ф8
Узлы примыкания · Стеновые узлы
| № | Наименование | Маркировка |
|---|---|---|
| 1 | Панель стеновая | ПКБ |
| 2 | Фасонный элемент | НУ-1 |
| 3 | Термо Лайт | ПМ-35; ПМ-50 |
| 4 | Самосверлящий шуруп | Тип 2 |
| 5 | Самосверлящий шуруп | Тип 1 |

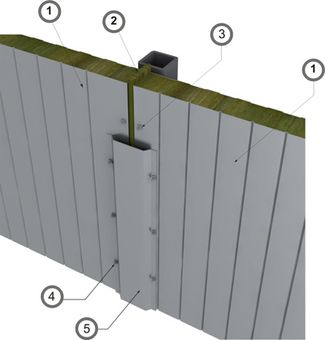

Узел Ф16
Узлы примыкания · Стеновые узлы
| № | Наименование | Маркировка |
|---|---|---|
| 1 | Панель стеновая | ПКБ |
| 2 | Термо Лайт | ПМ-35; ПМ-50 |
| 3 | Самосверлящий шуруп | Тип 2 |
| 4 | Самосверлящий шуруп | Тип 1 |
| 5 | Фасонный элемент | НСт-1 |
Узел Ф17
Узлы примыкания · Стеновые узлы
| № | Наименование | Маркировка |
|---|---|---|
| 1 | Панель стеновая | ПКБ |
| 2 | Фасонный элемент | НОу-1 |
| 3 | Фасонный элемент | НОу-2 |
| 4 | Фасонный элемент | НОу-3 |
| 5 | Самосверлящий шуруп | Тип 2 |
